高精度测量变得简单 - 快速、准确且功能强大

最新的 LCR 仪表 LCX100 和 LCX200 配备了更高的频率和更多的多功能性。LCX100 覆盖 300 kHz 的频率，而 LCX200 除了直流测量外还提供高达 500 kHz 的频率。此外，频率范围可以作为选项扩展至 10 MHz。此频率扩展选项是一个关键代码，不需要任何硬件更改或额外的校准工作。

产品名称

R&S®LCX LCR 仪表

型号

LCX的

测量频率：

LCX100：直流，4 Hz ~ 300 kHz

LCX200：直流，4 Hz ~ 10 MHz（可选）

直流偏置电流/电压：0 V ~ +10 V / 0 mA ~ 200 mA

外部直流偏置电压输入：0 V ~ +40 V

测量范围：100 mΩ ~ 100 MΩ

基本测量精度：0.05%

测量参数：Cp、Cs、Lp、Ls、D、Q、G、Rp、Rs、Rdc、R、X、Z、Y、Θd、Θr、B、M、N

各种扩展可作为选项提供

LCX-K106高级分析选项使用密钥代码选项激活，可用于动态阻抗测量。 测试或偏置信号的电压或电流值可用作扫描参数。 此外，结果可以以表格和图形的形式显示。

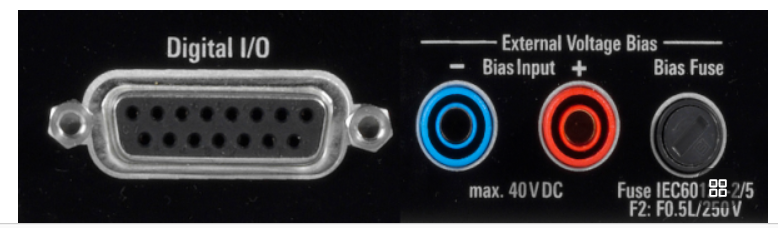

可选的 R&S LCX100/LCX200 具有 LCX-K107 数字 I/O 端口功能。 它包括一个触发输入（作为 BNC 连接器实现）和八条用于分档的数据线。 该功能将测量结果划分为多达 8 个公差范围，按值对测量成分进行分类（由这些数字线控制），并将它们分拣到客户安装的分拣容器中。 此外，LCX-K108 偏置扩展选项允许高达 40 V 的外部直流偏置输入，从而扩大了器件评估范围。

广泛的测量夹具

R&S LCX LCR仪表能够对各种组件进行测量。 有多种测试夹具可用于匹配组件的几何形状。 自动平衡电桥（开尔文电桥）的测量方法要求将相应的测试引线对连接到待测组件（4 端子测量）。 所有测试夹具都确保了这一点，因此对于准确测量和最小化寄生阻抗至关重要。 该夹具可以使用锁定杆轻松连接到底座单元。
