代理HOYA 豪雅集团 灯管半导体固化设备点光源面光源200MXY现货100

化學性質

在透镜的加工工序过程中和保存过程中产生的白霉、青霉、潜伤等表面劣化、是在玻璃缺少化学耐久性的情况下、因玻璃成份和水或者洗涤剂成份产生化学反应而发生的。

白霉

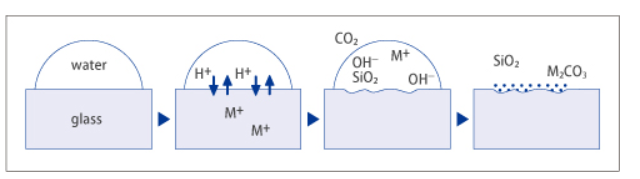

在玻璃表面附着了水滴、或者因温度、湿度的急遽变化、空气中的水分在玻璃表面凝结成水滴的情况下会有玻璃中的可溶成份和水发生反应、玻璃表面被侵蚀变得粗糙、析出水分蒸发后的溶出成份和溶出成份与空气中的气体(例如CO2)发生反应的生成物、表面看上去白色发乌的现象。这种现象叫做白霉。

用粉末法耐水性*(DW)来评价白霉发生的容易程度。

青霉

被研磨后的光学玻璃的表面因水分、酸等受到侵蚀、在表面可以看见干涉色的反射光的现象。这种现象叫做青霉。这是因为玻璃与水和酸接触、就会产生化学反应(玻璃中的阳离子和水中的水合氢离子发生离子交换反应)、在表面生成比母体玻璃折射率更低的薄层、从而呈现出干涉色。

青霉发生的容易程度、用粉末法耐酸性*(DA)以及表面法耐青霉值(TBlue)来评价。

潜伤

在研磨工序中玻璃表面产生的微小伤痕、或在洗净工序特别是洗涤剂溶液中含有的无机洗涤辅助剂使玻璃表面受到侵蚀、甚至扩大到肉眼也可以看见的程度、这种现象叫做潜伤。

在无机洗净辅助剂溶液中的侵蚀有两种情况、即Na2C03等洗净辅助剂加水分解产生的氢氧离子侵蚀玻璃、和聚合磷酸盐加水分解产生的聚合磷酸侵蚀玻璃。用耐潜伤性(DNOH)评价前者的侵蚀程度、用耐潜伤性(DSTPP)评价后者的侵蚀程度。

1.粉末法耐水性*(Dww)

在白金筐中装入相当于比重的质量的粉末玻璃(粒度425~600%m)、将之浸渍在装有80ml纯水(pH=65~7.5)的石英玻璃制圆底烧瓶内、在沸腾的烧杯中处理60分钟、根据其质量减(%)分类成表5所示的等级。

表5 粉末法耐水性(Dw)的等级

2. 粉末法耐酸性*（DA)

与DW的测定方法相同、在烧瓶内装入0.01mol/l的硝酸水溶液进行处理、根据其质量减（%）分类成表6所示的等级。

表6 粉末法耐酸性（DA）的等级

3. 表面法耐青霉值（TBlue）

将直径为43.7mm（两面为30cm2）、厚度约5mm的经过对面研磨的玻璃试样浸渍在以每分钟1的速度通过离子交换树脂层进行循环、保持50°C、pH=7.0±0.2、充分搅拌了的纯水中、在100W的钨丝灯泡的光下每隔一定时间目视观察产生的青霉层的干涉色、根据是否确定有青色（n.d=约120〜130nm）的青霉层生成分类成表7所示的等级。

注..n是青霉层的折射率、d是青霉层的厚度。

表7 表面法青霉值 （TBlue）的等级

级TBlue

†注参照 Note

注..由于玻璃表面全体溶出而观察不到青霉层的玻璃种类、或者干涉色的变化不规则的玻璃种类。

4. 耐潜伤性 （DNaOH)

根据将直径43.7mm（两面为30cm2）、厚度约5mm的经过对面研磨的玻璃试样浸渍在充分搅拌了的50°C、0.01mol/l的D NaOH水溶液中15个小时后的单位面积平均质量减（mg/（cm2.15h））分类成表8所示的等级。

表8 耐潜伤性（DNaOH）的等级

级质量减〔mg / （cm2･15h)〕

1＜0.02

2≧0.02〜＜ 0.10

3≧0.10〜＜ 0.20

4≧0.20〜＜ 0.30

5≧0.30

5.耐潜伤性 （DSTPP)

根据将直径43.7mm（两面为30cm2）、厚度约5mm的经过对面研磨的玻璃试样浸渍在充分搅拌了的50°C、0.01mol/l的Na5P3O10（STPP）水溶液中1个小时后的单位面积平均质量减（mg/（cm2.h））分类成表9所示的等级。

表9 耐潜伤性（DSTPP）的等级

级质量减〔mg / （cm2･h)〕

1＜0.02

2≧0.02〜＜ 0.20

3≧0.20〜＜ 0.40

4≧0.40〜＜ 0.60

5≧0.60

6. 对水的真实化学耐久性 （D0)

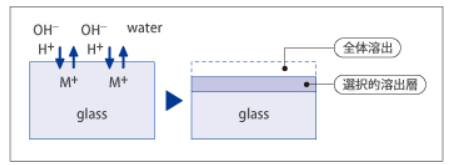

可以考虑、在水中的玻璃表面、同时发生可溶性离子的选择性容出反应和玻璃骨格（SiO2、B2O3）加水分解产生的表面全体的溶解反应。 可以说这些（溶出+溶解）反应难度表示着玻璃对水的本质性强度。

反应的程度以对水真的化学耐久性（D0）来加以评价。

根据表面法耐青霉素（TBlue）相同的条件下浸渍规定时间的单位时间、单位面积平均质量减（10-3mg/(cm2・ h））分类成表10所示的等级。

表10 耐水的真实化学耐久性（D0） 的等级

级质量减〔10-3mg / (cm2･h)〕

1＜0.4

2≧ 0.4〜＜ 5.0

3≧ 5.0〜＜10.0

4≧10.0〜＜15.0

5≧15.0

7. 耐候性*（DH)

用30×30×3mm对面研磨玻璃试料、按日本光学玻璃工业协会规格JOGIS07-2009中规定的高温高湿度的温度循环环境下、48小时处理后海支（%）的减少量以表11来区分等级。

表11 耐候性（DH）的级

日本(HOYA)豪雅株式会社|总代理UV固化设备及EXECURE 4000-D光源EXECURE 4200-D/EXECURE 4100-D/EXECURE 5000-D
HOYA豪雅 UV-LED   点光源    EXECURE-H-1VCⅡ江苏
HOYA豪雅 UV-LED   点光源    EXECURE-H-1VC 无锡
HOYA豪雅 UV-LED    点光源    EXECURE-H-MVC深圳
HOYA豪雅 UV-LED    线光源    H-4MLH84-1S12-SM1昆山
HOYA豪雅 UV-LED    线光源    H-16LH4-1S15-SM2合肥
HOYA豪雅 UV-LED    线光源    H-12LH4-1S11-SM2安徽
HOYA豪雅 UV-LED    面光源   H-4MLH200-V1昆山
HOYA豪雅 UV-LED    面光源   H-4MLH200-V2芜湖
HOYA豪雅 UV-LED    面光源   H-4MLH200-V4深圳
HOYA豪雅 UV-LED    面光源   H-4MLH200-1S19厦门
HOYA豪雅 UV-LED    面光源   H-20AH4-FS1北京
HOYA豪雅 UV-LED    面光源   H-10MAH20-1T18上海
HOYA豪雅 UV照射光源   EXECURE 4000-D苏州
HOYA豪雅 UV照射光源   UL750常州
HOYA豪雅 UV照射光源   JHCI-101S-V1重庆
HOYA豪雅 UV照度计     HM-2成都
HOYA豪雅  LED UV光源H-1VH4天津
HOYA豪雅  LED UV光源HDL-Q1南通
HOYA豪雅  LED UV光源H-1VH-04江阴
HOYA豪雅 UV照度计D-365S浙江
HOYA豪雅 UV照度计D-365杭州
HOYA豪雅 UV LED面光源HD120嘉兴
HOYA豪雅 UV光纤管 U4B7F10006H-1570F嘉定
HOYA豪雅 UV光纤管U4B7F10007-1540F郑州
HOYA豪雅 UV光纤管UB7F100-1040湖州
HOYA豪雅 滤镜 FILTER FT江苏
HOYA豪雅 滤镜 FILTER RT南京
HOYA豪雅 滤镜 FILTER IT昆明
HOYA豪雅 滤镜 FILTER LT惠州
HOYA豪雅 UV-LED 点光源 EXECURE-H-1VCⅡ
HOYA豪雅 UV-LED 点光源 EXECURE-H-1VC
HOYA豪雅 UV-LED 点光源 EXECURE-H-MVC
HOYA豪雅 UV-LED 线光源 H-4MLH84-1S12-SM1
HOYA豪雅 UV-LED 线光源 H-16LH4-1S15-SM2
HOYA豪雅 UV-LED 线光源 H-12LH4-1S11-SM2
HOYA豪雅 UV-LED 面光源 H-4MLH200-V1
HOYA豪雅 UV-LED 面光源 H-4MLH200-V2
HOYA豪雅 UV-LED 面光源 H-4MLH200-V4
HOYA豪雅 UV-LED 面光源 H-4MLH200-1S19
HOYA豪雅 UV-LED 面光源 H-20AH4-FS1
HOYA豪雅 UV-LED 面光源 H-10MAH20-1T18
HOYA豪雅 UV照射光源 EXECURE 4000-D
HOYA豪雅 UV照射光源 UL750
HOYA豪雅 UV照射光源 JHCI-101S-V1
HOYA豪雅 LED UV光源H-1VH4
HOYA豪雅 LED UV光源HDL-Q1
HOYA豪雅 UV光纤管 U4B7F10006H-1570F
HOYA豪雅 UV光纤管U4B7F10007-1540F
HOYA豪雅 UV光纤管UB7F100-1040
HOYA豪雅 UV照度计 HM-2
HOYA豪雅 UV照度计D-365S
HOYA豪雅 UV照度计D-365
HOYA豪雅 UV照度计 HM-2
HOYA豪雅 UV照度计D-365S
HOYA豪雅 UV照度计D-365
HOYA豪雅 固化光源控制器UV-LED点光源
HOYA豪雅 UV-LED线光源固化光源控制器
HOYA豪雅 UV-LED 面光源
HOYA豪雅 UV照射光源
HOYA豪雅 UV照度计
HOYA豪雅UV-LED固化光纤管
led光源控制器(用于控制光源点亮时间与强度调节）
EXECURE-H-1VC
AS光源+根据光强度分布安装镜头
AS01-405/AS01-365
镜头型号：HO-03L/HO-04L/HO-05L/HO-06L
AT Serirs光源(镜头固定式）
AT01-405/AT01-365
AT02-405/AT02-365
AT04-405/AT04-365
连接器(用于连接PC/IO控制接线）
FK-MC0.5/8ST-2.5
FK-MC0.5/10ST-2.5
光箱（200w汞灯）
EXECURE 4000-D
代 理日本各类工业品:AITEC艾泰克（检查光源）、Iwasaki岩崎（金卤灯）、AND爱安得（电子天平）、KEM京都电子（水分仪）、cosmo科斯莫（气体测试仪）、SIBATA柴田科学（环境测定）、TORAY东丽浓度仪（氧气分析仪）、HOYA豪雅（固化光源）SAN-EI三英(点胶阀），MUSASHI武藏点胶机（点胶机），PISCO,Nordson诺信EFD（点胶机），IEI岩下（点胶机），aicohsha爱工舍ACM（立式搅拌机），日本KURABO仓纺脱泡机，日本THINKY日新基脱泡机，KLEENTEK可滤特（静电净油机），ASAHIKASEI旭化成（工业泵），TAGAWA十川（软管），YODOGAWA淀川（集尘机），MALCOM马康（锡膏粘度计），USHIO牛尾（点光源），SHOWA昭和电机（鼓风机），TSUBAKI椿本链条，KIKUSUI菊水（电源），CEDAR思达（扭力测试仪），MEISEI迈泽（电热剥线器）、SANKO山高(膜厚仪)、TAKASAGO高砂制作所（直流电源）、CCS光源(光源)、Tsubosaka壶坂（辉度箱）、POLARION普拉瑞（探照灯）AITEC艾泰克（检查光源）、Iwasaki岩崎（金卤灯）、OTSUKA大塚电子（光学膜厚仪）、KOSAKA小坂（台阶仪）、HORIBA堀场仪器（分析仪）、cosmo科斯莫（气体测试仪）、SIBATA柴田科学（环境测定）、TORAY东丽浓度仪（氧气分析仪）、RION理音（测振仪）、HOKUTO DENKO北斗电工、SANYOSEIKO山阳精工、日本IMV爱睦威地震仪、TML东京测器、TOE东京光电子、SIGMAKOKI西格玛光机、FLOWELL 福威、ASAHI旭有机材、LUCEO鲁西欧（偏光应力仪）、KYOWA共和（应变片）、ONOSOKKI小野（传感器）、FUJIKURA藤仓（单向阀）TOKISANGYO东机产业（粘度计）、SK新泻精机（水平测量尺）SKSATO佐藤（温度记录仪）、TECLOCK得乐（硬度计）、AND爱安得（电子天平）、KEM京都电子（水分仪）、TOHNICHI东日（扭力扳手）、Heishin兵神（定子）、TOKKYOKIKI特许机器（抗震台）、ULVAC爱发科泵、IWAKI易威奇（泵）、kashiyama柏山（干式泵）、MARUYAMA丸山(泵)、AMAYA天谷制作所(半导体晶圆设备)、YUASA汤浅(弯折试验机)、SIMCO思美高（离子棒），SSD西西蒂(离子风扇)，DIT东日技研（防静电），KASUGA春日(离子棒)，TRINC高柳(静电仪器设备)、Kanetec强 力(高斯计)、SAKURAI樱井(无尘纸)、Nitto-Kohki日东工器(快速接头)、NIRECO尼利可(传感器)、TOFCO东富科(流量计)、eoptics颐光科技(反射膜厚仪)、Filmetrics优尼康(膜厚测量仪)、TOKYO KEISO东京计装(超声波液位计)、RKC理化工业(数显控制器)、YAMATO雅玛拓（恒温箱）YAMADA雅玛达(隔膜泵)、KOFLOC小岛(浮子流量计）、KITZ开滋(阀门)、CKD喜开理(气缸)、AMANO安满能(集尘机)、NYS西村化工(半导体)、大菱计器OBISHI
