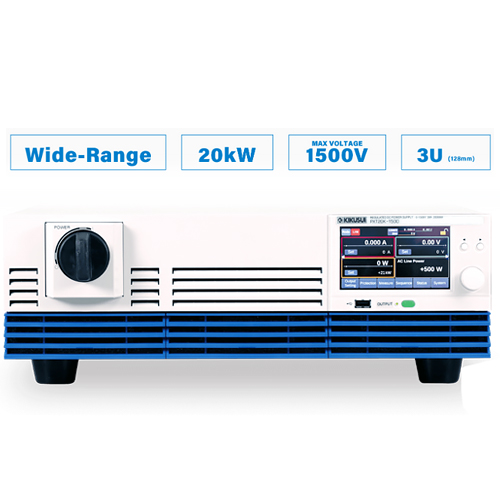

大功率宽量程直流电源PXT 系列

PXT系列是一款高性能、大容量、宽范围直流电源，最大额定输出功率为 20 kW，尺寸仅为3U。具有可变内阻功能、放电开/关功能和输出开/关功能。 除延迟功能外，还提供各种通信接口（标准配置为 LAN、USB 和 RS232C）。

既可以独立使用，也可以组装到试验设备中使用。并且，由于出色的散热设计，其动作保证环境温度可达50℃，可以应对严酷的高温实验环境。扩展性良好，通过并联运行（Max 25 台）可以将功率提高到500kW。

产品性能

输出功率范围2.25至3倍比率功率型运行

PXT系列的工作范围为“2.25 至3倍比率“功率类型，具有广泛的电压和电流设置组合。例如，PXT20K-500的工作范围为500V-40A至166.6V-120A。 额定输出功率范围为20千瓦至100千瓦，可实现无缝运行。

低脉动，低噪声

虽然是开关方式的电源，但是实现了低纹波 · 噪声。

*PXT20K-500 ：规格值700mVp-p（100mVrms）

宽量程输出实现优秀的通用性

涵盖多台单一量程型号！

优秀的过渡响应特性

因为6ms 以下* 的过渡响应，所以即使电流发生急剧的变化也可以保持高品质的输出波形。

*CV 当模式响应设置为快速时，输出电压恢复到额定输出电压 ± (0.1% + 10 mV) 范围内的时间。输出电流波动值为设定输出电压下最大电流的 50%。~ 100%.

可根据目的、用途优化、选择的响应速度

供电设备所需的响应速度取决于测试条件和负载规格 PXT 该系列可根据应用进行调整，电源的响应速度也可根据需要进行改变。

搭载触摸屏显示器

通过用手指点击或滑动显示屏，可以选择画面上显示的项目，也可以设定数值。 因为显示器是压敏式的，所以即使戴着手套也可以操作。

Max 可25 台 ､500kW 并联运行※

最多可并联25台设备（500 千瓦），包括主设备。连接方式为单控并联操作，主设备的面板可控制和显示整个系统。自动识别功能无需进行复杂的设置，可构建大容量系统。

※输入额定电压不同的机型之间也可以并联运行。希望10 台以上并联运行的客户请咨询我们。

电源输入的选择

无论输入电压如何，都可以以额定功率输出。可以选择三相3线200V机型或400V机型。任何一种输入电压都没有输出限制。

标配LAN×VMCB（虚拟多通道总线）功能

PXT系列标配LAN、USB、RS232C 通信接口。而且，通过同时使用可将多台PXT系列加入虚拟工作组并进行管理的“VMCB（虚拟多通道总线）"功能，除1对N外，还可以高效进行N对M且大规模的网络型远程控制及监视。不仅可以节省通信端口，还可在进行调整多台（Max 8 台）PXT系列的控制时机时使用。 另外，多通道可以与菊水的PXB 系列一起混合连接。

通过 LAN 连接 VMCB 主机时

通信监控机能

通过实时通信来监控设备。比如说，当LAN 线脱落时，在设定的时间内没有识别到被控设备，这时会出现通信报警（报警灯点亮），设备的输出会自动停止。防止在没有监控下的误工作，提升了系统的信赖性。

PXT 系列通过LAN 构建通信网络的示意图

关于LAN 连接的安全

对于内嵌的WEB服务器，可以通过设置密码限制访问。而且，在通过VXI-11/HiSLIP/SCPI-RAW 进行控制时，能够通过IP地址设定主机访问限制。可以防止来自未登录的终端（Max 能够登录4 台）的访问。

后面板端子形状

KIKUSUI菊水PXT系列大功率宽量程直流电源 3U尺寸的机箱中实现了20kW的大功率输出。 既可以独立使用，也可以组装到试验设备中使用。 由于出色的散热设计，其动作保证环境温度可达50℃，可以应对严酷的高温实验环境。 名称：大功率宽量程直流电源 规格：台 品牌：KIKUSUI菊水 型号：PXT系列
